Дроссели серии ДРК13
Серийное производство дросселей и ЕМС-фильтров для промышленной электроники
О серии ДРК13
Дроссели серии ДРК13 — это надежные моточные компоненты, специально разработанные для применения в ключевых стабилизаторах напряжения, фильтрах электромагнитных помех (ЕМС-фильтрах) и высоконагруженных источниках питания промышленного назначения.
Для обеспечения максимальной совместимости с различными требованиями к габаритам, условиям эксплуатации и типу монтажа, дроссели ДРК13 выпускаются в 2-х базовых конструктивных исполнениях:
√ корпусном
магнитопровод с обмоткой помещается в прочный пластиковый корпус (стакан) и заливается специальным защитным компаундом. Обеспечивает жесткую фиксацию шага выводов для удобного и точного монтажа на печатную плату. Компаунд гарантирует высокую степень защиты изделия от влаги, пыли, производственных вибраций и механических ударов.

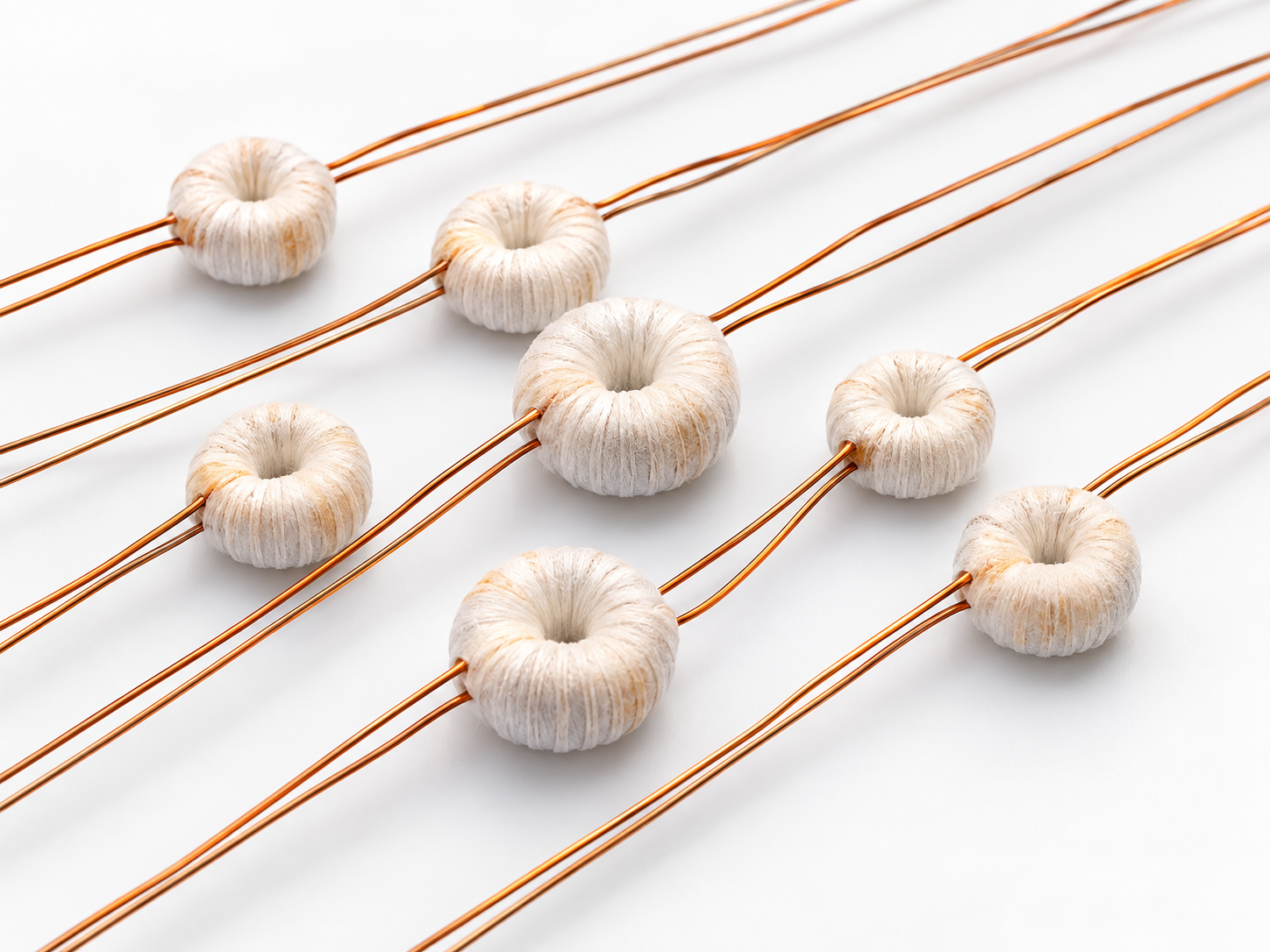

√ бескорпусном
классический вариант на тороидальном (кольцевом) магнитопроводе без использования внешней защитной оболочки. Отличается минимально возможными габаритами и наилучшим естественным теплоотводом. Выводы формируются непосредственно из концов обмоточного провода. Это оптимальный выбор для проектов с высокой плотностью внутреннего монтажа.
Каталог дросселей ДРК13
Доступны стандартные модели со склада и изготовление моточных изделий по индивидуальному техническому заданию в собственном конструкторском бюро
В корпусном исполнении
Модель |
Исполнение |
Ток подмагничивания, А |
L при токе, мГн |
L без тока, мГн |
H max, мм |
L max, мм |
A, мм |
|---|---|---|---|---|---|---|---|
| ДРК13-1В | корпусное | 0,5 | 0,315 | 0,5 | 7,5 | 15 | 10 |
| ДРК13-2В | корпусное | 1,0 | 0,08 | 0,2 | 7,5 | 15 | 10 |
| ДРК13-3В | корпусное | 4,0 | 0,005 | 0,02 | 7,5 | 15 | 10 |
| ДРК13-4В | корпусное | 1,0 | 0,2 | 0,5 | 10,0 | 17 | 11,25 |
| ДРК13-5В | корпусное | 4,0 | 0,0125 | 0,0315 | 10,0 | 17 | 11,25 |
| ДРК13-6В | корпусное | 0,5 | 1,25 | 2,0 | 11,0 | 18 | 12,5 |
| ДРК13-7В | корпусное | 1,0 | 0,315 | 0,5 | 11,0 | 18 | 12,5 |
| ДРК13-8В | корпусное | 4,0 | 0,02 | 0,0315 | 11,0 | 18 | 12,5 |
| ДРК13-9В | корпусное | 0,5 | 2,0 | 3,15 | 11,0 | 19 | 15 |
| ДРК13-10В | корпусное | 1,0 | 0,5 | 1,25 | 11,0 | 19 | 15 |
| ДРК13-11В | корпусное | 4,0 | 0,0315 | 0,08 | 11,0 | 19 | 15 |
| ДРК13-12В | корпусное | 0,5 | 3,15 | 5,8 | 12,0 | 22 | 17,5 |
| ДРК13-13В | корпусное | 1,0 | 0,8 | 2,0 | 12,0 | 22 | 17,5 |
| ДРК13-14В | корпусное | 4,0 | 0,05 | 0,125 | 12,0 | 22 | 17,5 |
| ДРК13-15В | корпусное | 1,0 | 1,25 | 5,5 | 15,5 | 29 | 22,5 |
| ДРК13-16В | корпусное | 4,0 | 0,08 | 0,35 | 15,5 | 29 | 22,5 |
| ДРК13-17В | корпусное | 1,0 | 2,0 | 5,0 | 13,0 | 30 | 25 |
| ДРК13-18В | корпусное | 4,0 | 0,125 | 0,315 | 13,0 | 30 | 25 |
| ДРК13-19В | корпусное | 1,0 | 5,0 | 7,0 | 16,0 | 36 | 30 |
| ДРК13-20В | корпусное | 4,0 | 0,315 | 0,315 | 16,0 | 36 | 30 |
| ДРК13-21В | корпусное | 16,0 | 0,02 | 0,05 | 16,0 | 36 | 30 |
| ДРК13-22В | корпусное | 8,0 | 0,08 | 0,2 | 16,0 | 36 | 30 |
В бескорпусном исполнении
Модель |
Исполнение |
Ток подмагничивания, А |
L при токе, мГн |
L без тока, мГн |
H max, мм |
D max, мм |
|---|---|---|---|---|---|---|
| ДРК13-1Б | бескорпусное | 0,5 | 0,315 | 0,5 | 6,0 | 12,5 |
| ДРК13-2Б | бескорпусное | 1,0 | 0,08 | 0,2 | 6,0 | 12,5 |
| ДРК13-3Б | бескорпусное | 4,0 | 0,005 | 0,02 | 6,0 | 12,5 |
| ДРК13-4Б | бескорпусное | 1,0 | 0,2 | 0,5 | 8,0 | 13 |
| ДРК13-5Б | бескорпусное | 4,0 | 0,0125 | 0,0315 | 8,0 | 13 |
| ДРК13-6Б | бескорпусное | 0,5 | 1,25 | 2,0 | 9,0 | 15 |
| ДРК13-7Б | бескорпусное | 1,0 | 0,315 | 0,5 | 9,0 | 15 |
| ДРК13-8Б | бескорпусное | 4,0 | 0,02 | 0,0315 | 9,0 | 15 |
| ДРК13-9Б | бескорпусное | 0,5 | 2,0 | 3,15 | 9,0 | 16 |
| ДРК13-10Б | бескорпусное | 1,0 | 0,5 | 1,25 | 9,0 | 16 |
| ДРК13-11Б | бескорпусное | 4,0 | 0,0315 | 0,08 | 9,0 | 16 |
| ДРК13-12Б | бескорпусное | 0,5 | 3,15 | 5,8 | 10,5 | 20,5 |
| ДРК13-13Б | бескорпусное | 1,0 | 0,8 | 2,0 | 10,5 | 20,5 |
| ДРК13-14Б | бескорпусное | 4,0 | 0,05 | 0,125 | 10,5 | 20,5 |
| ДРК13-15Б | бескорпусное | 1,0 | 1,25 | 5,5 | 12,0 | 24 |
| ДРК13-16Б | бескорпусное | 4,0 | 0,08 | 0,35 | 12,0 | 24 |
| ДРК13-17Б | бескорпусное | 1,0 | 2,0 | 5,0 | 11,5 | 28 |
| ДРК13-18Б | бескорпусное | 4,0 | 0,125 | 0,315 | 11,5 | 28 |
| ДРК13-19Б | бескорпусное | 1,0 | 5,0 | 7,0 | 14,0 | 32 |
| ДРК13-20Б | бескорпусное | 4,0 | 0,315 | 0,315 | 14,0 | 32 |
| ДРК13-21Б | бескорпусное | 16,0 | 0,02 | 0,05 | 14,0 | 32 |
| ДРК13-22Б | бескорпусное | 8,0 | 0,08 | 0,2 | 14,0 | 32 |
Продукция выпускается на наших собственных производственных мощностях с соблюдением строгих стандартов контроля качества.
Линейка включает в себя компоненты, способные стабильно работать при различных токах подмагничивания, обеспечивая надежную фильтрацию ВЧ-помех и накопление энергии.
