Производство

Наши производственные процессы распределены между двумя площадками. Это повышает устойчивость производства, сокращает риски задержек и позволяет оперативно выполнять заказы разной сложности — от штучного образца до крупной серии.

√ автоматизированные намоточные линии — рядовая намотка крупными партиями

√ тороидальные намоточные станки — сердечники наружным диаметром 5–250 мм

√ участок пропитки и герметизации — изделия до 500×500×200 мм

√ отдел контроля качества с АСК МИ и роборукой Fairino FR5

√ конструкторское бюро: работаем в Компас 3D, NanoCAD, Лоцман, 1С:ERP

√ ручная намотка тороидальных изделий — сердечники наружным диаметром до 400 мм

√ ЧПУ-фрезеровка и 3D-печать нестандартных каркасов

√ лазерная резка изоляционных прокладок

√ сборка и упаковка готовой продукции.

Производственные возможности

Рядовая намотка

На каркасах стандартных типов
RM, ER, ELP, E, EP, ETD, EFD, PQ;
Намотка на нестандартных каркасах, изготавливаемых методами 3D-печати или сборных из текстолитовых пластин — под задачу, если готового каркаса нет;
Бескаркасная намотка с применением самоспекающегося провода;
Диаметры используемых проводов — от 0,07 до 3,0 мм (большие размеры по запросу);
Намотка литцендратом;
Намотка медной лентой толщиной до 0,4 мм;
Намотка шиной сечением до 10 мм²;
Намотка крупными партиями на автоматизированных линиях

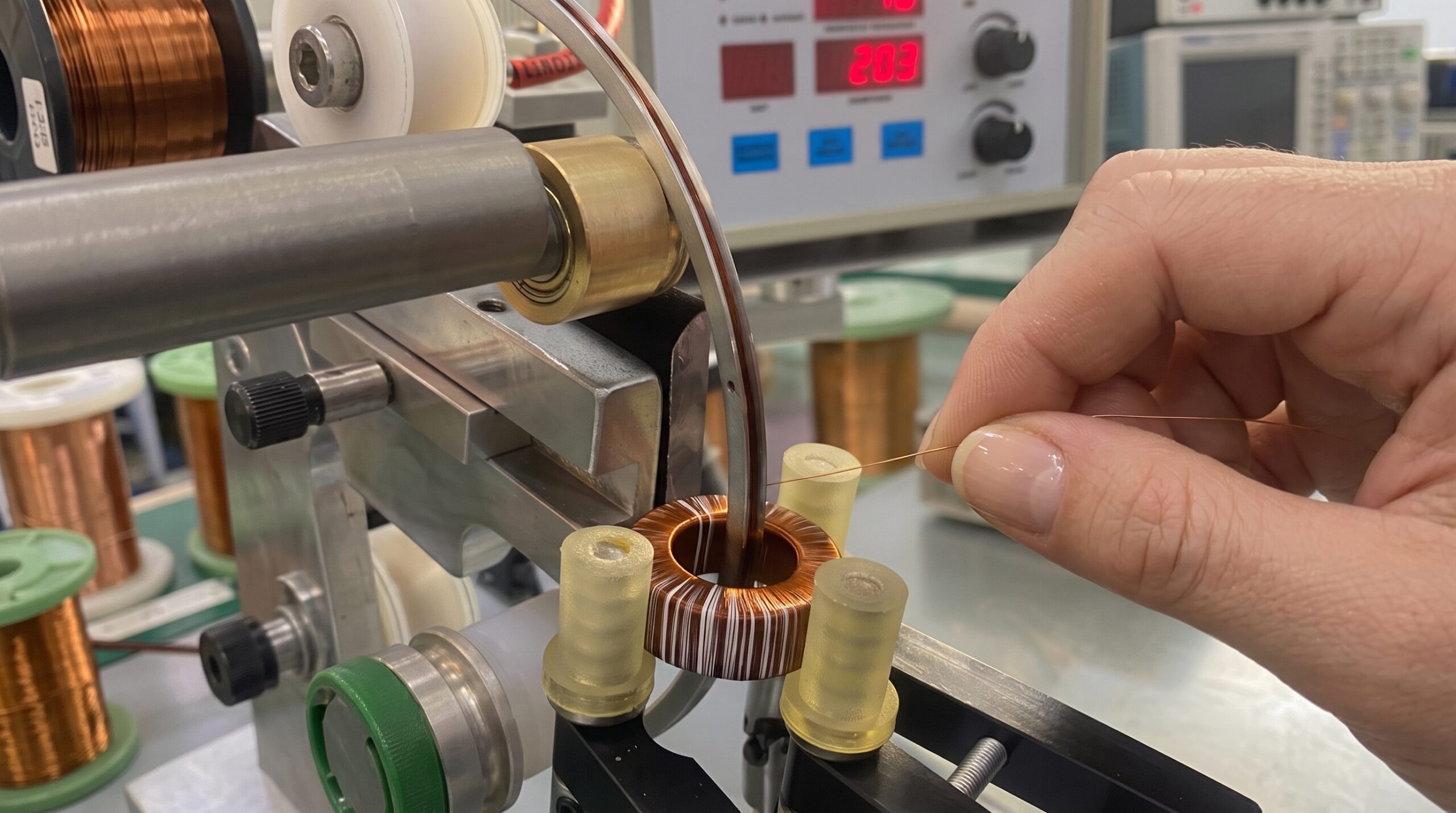

Тороидальная намотка

От штучной ручной домотки до промышленного станка — в зависимости от того, что нужно изделию, а не от того, что удобнее производству.

Станочная намотка: наружный диаметр сердечника 5–150 мм, внутренний — от 2,5 мм, провод 0,063–1,6 мм;
Механизированная намотка: наружный диаметр 30–250 мм, внутренний — от 10 мм, провод 0,4–3,0 мм;
Ручная намотка: сердечник наружным диаметром от 3 до 400 мм, провод от 0,071 до 2 мм

Заготовительные операции

Токарная обработка;
Фрезерная обработка композитов, пластиков и цветных металлов на станках с ЧПУ (в том числе для изготовления нетиповых каркасов);
3D-печать (в том числе для изготовления нетиповых каркасов);
Лазерная резка неметаллических материалов — например, для изоляционных прокладок сложной формы

Пропитка и герметизация

Установки вакуумной пропитки и пропитки окунанием — изделия габаритами до 500×500×200 мм;
Применяемые лаки: МЛ-92, УР-231, КО-835, Plastic 71 и другие;
Герметизация (инкапсулирование) — одно- и многокомпонентными компаундами, с применением готовых корпусов и бескорпусная заливка в многоразовые формы;
Применяемые компаунды: ЭЗК-6, ЭЗК-7, ЗК-1, ЗК-2, Виксинт ПК-68 (другие материалы по запросу)

Маркировка изделий

Готовое изделие маркируется, получает сопроводительную документацию:

протокол ОТК;
паспорт/этикетку по требованию

и передаётся на склад отгрузки

Дополнительные услуги

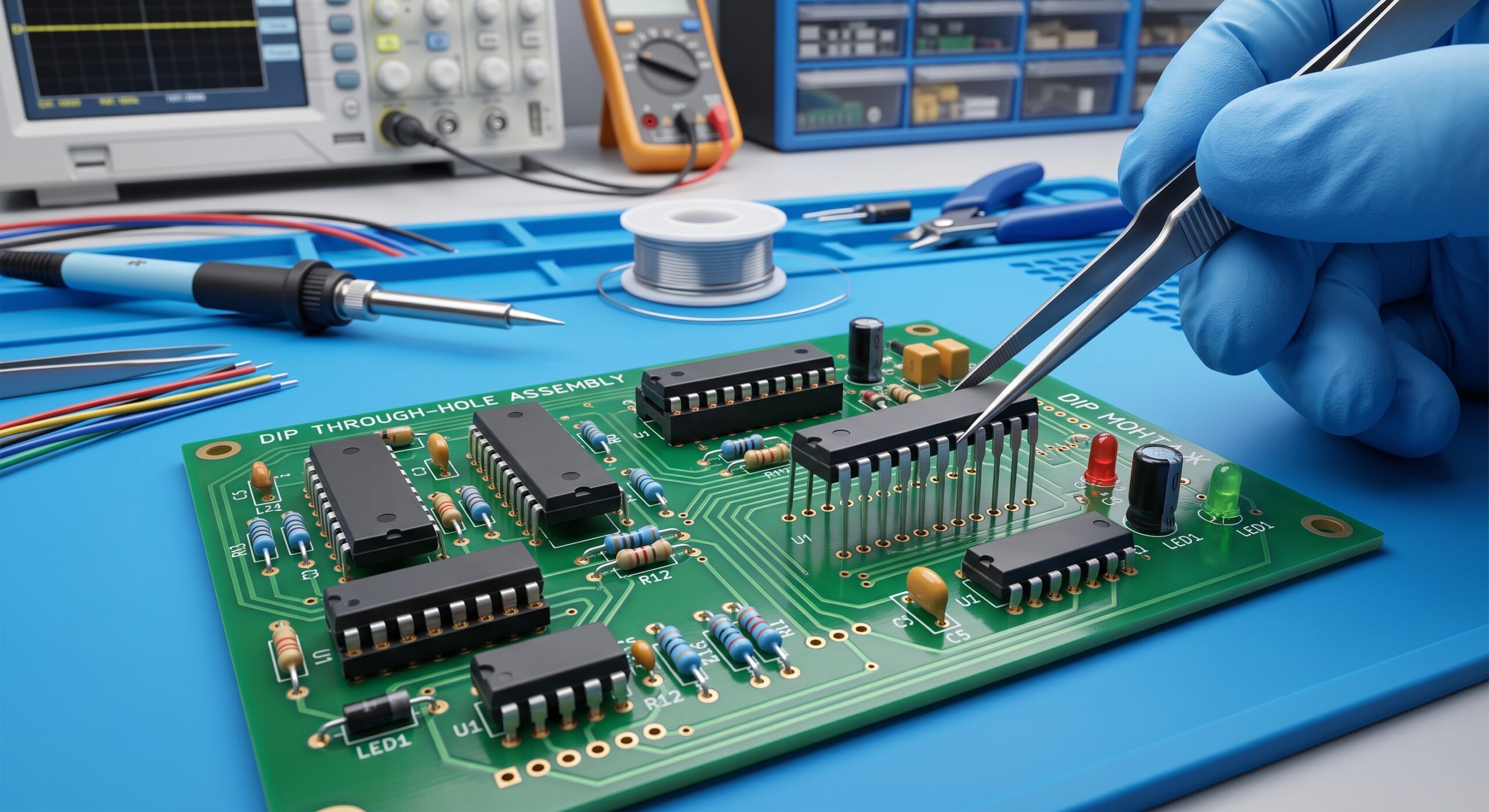

DIP-монтаж печатных плат;
Комплексная или частичная сборка приборов/устройств;
Сборка/изготовление светильников.

Примечание: отдельно данные услуги не оказываются!
