Трансформаторы развязывающие сигнальные серии ТРС
Линейка развязывающих сигнальных трансформаторов для гальванической изоляции абонентских линий
О серии ТРС
Трансформаторы серии ТРС — развязывающие сигнальные трансформаторы, выпускаемые по ТУ 6311-001-44327593-2002. Они предназначены для гальванической развязки аналоговой части абонентской линии от цифровой части абонентского комплекса и выпускаются в различных модификациях для объёмного и поверхностного монтажа.
В линейку входят 3 варианта изготовления:

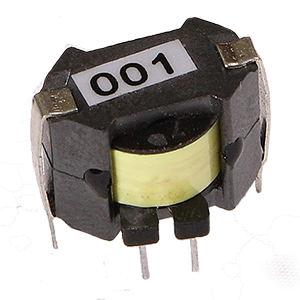

√ ТРС 1-1 — сердечник RM6 (КВ6)

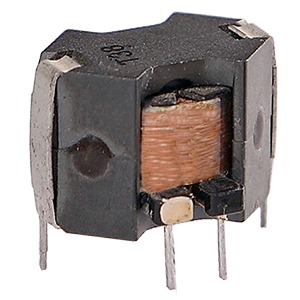

√ ТРС 2-1 — сердечник RM5 (КВ5)
√ ТРС 3-1 — сердечник RM4 (КВ4).
Трансформаторы различаются типоразмером магнитного сердечника (RM6, RM5 и RM4/КВ4 соответственно), при этом основные электрические характеристики (индуктивность, диапазон рабочих частот, коэффициент трансформации, рабочие температуры) у всех трёх моделей совпадают.
Общая таблица характеристик трансформаторов ТРС
Параметр |
ТРС 1-1 |
ТРС 2-1 |
ТРС 3-1 |
|---|---|---|---|
| Тип трансформатора | Для телекоммуникаций (ТРС) | ||
| Типоразмер сердечника | RM6 | RM5 | RM4 (КВ4) |
| Индуктивность | 2 Гн | 2 Гн | 2 Гн |
| Диапазон частот | 300–3400 Гц | 300–3400 Гц | 300–3400 Гц |
| Количество обмоток | 2 | 2 | 2 |
| Коэффициент трансформации | L1:L2 = 1:1 | L1:L2 = 1:1 | L1:L2 = 1:1 |
| Рабочие температуры | +1 °C…+55 °C | +1 °C…+55 °C | +1 °C…+55 °C |
| Сертификация | Выпускаются по ТУ 6311-001-44327593-2002 | ||
Дополнительные параметры (по технической документации производителя)
Параметр |
ТРС 1-1 (RM6) |
ТРС 2-1 (RM5) |
ТРС 3-1 (RM4) |
|---|---|---|---|
| Индуктивность обмоток | 2 Гн мин. @ 1 кГц, 1 В при 20 °C | ||
| Сопротивление 1-й обмотки, RDC | не более 60 Ом | не более 60 Ом | не более 80 Ом |
| Сопротивление 2-й обмотки, RDC | не более 80 Ом | не более 80 Ом | не более 100 Ом |
| Максимальное рабочее напряжение | не более 12 В | ||
| Соотношение витков | 1 : 1 (±5%) | ||
| Частотный диапазон | 300–3400 Гц | ||
| Напряжение пробоя | 500 В DC | 500 В DC | 450 В DC |
| Паяемость | +245 °C, 3 сек | ||
| Устойчивость к нагреванию при пайке | +260 °C, 10 сек | ||
| Рабочая температура | +1 °C…+55 °C | ||
| Условия хранения | -40 °C…+70 °C при влажности не более 80% | ||
| Конфигурация сердечника | КВ6 (RM6) | КВ5 (RM5) | КВ4 (RM4) |
| Монтаж | Подходит для пайки «волной» | ||
| Применение | Гальваническая развязка с абонентской частью абонентского комплекта; согласование абонентских линий с абонентской частью абонентского комплекта | ||
